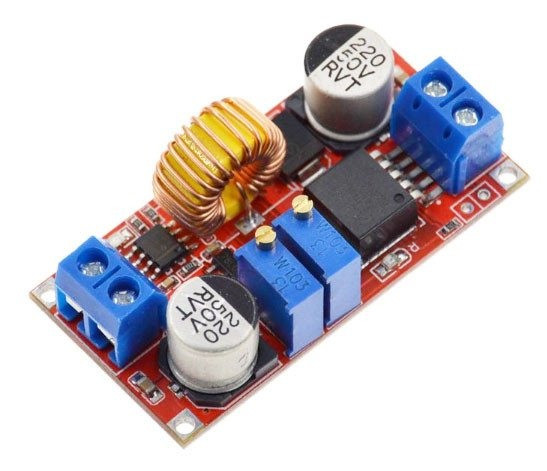

Конвертер DC-DC знижувальний XL4015, з обмежувачем струму, 1.26 — 36V, 5A

Опис

DC-DC перетворювач - пристрій, що перетворює постійну напругу, що додається до входу в постійну напругу нижчого значення, або навпаки. Ступінь зниження та підвищення напруги може регулюватися за допомогою підстроювального резистора. Також пристрій може мати регулювання вихідного струму.

Особливості підключення

"IN +" - вхідна напруга;
"IN -" - земля;
"OUT +" - вихідна напруга;
"OUT -" - земля;
Регулювання напруги та струму здійснюється за допомогою багатооборотного підстроювального резистора.

R1 - регулювання вихідної напруги;
R2 - регулювання вихідного струму;

На платі встановлено 3 світлодіодні індикатори

Червоний - показує роботу в режимі обмеження струму;
Синій - сигналізує про заряд акумулятора;
Зелений - сигналізує про закінчення заряду акумулятора ;


Технічні характеристики
Мікросхема - XL4015 - E1;
Тип перетворювача - знижуючий;
Вхідна напруга - від 8,0 до 36;
Вихідна напруга - від 1,25 до 32 В;
Вихідний струм - до 5,0 A;
Частота перемикання - 180 кГц;
Ефективність - 95 %;
Робоча температура - від -40 ° C до + 85 ° C;
Підключення - паяння;
Захист від - короткого замикання, перегріву;
Габарити - 44 x 21 x 14 мм;
Маса - 19 р.
