Модуль бесперебойного питания UPS Li-ion, 5В, 2*18650

Модуль LX-2BUPS 5V/1.2A являє собою пристрій для реалізації джерела безперебійного живлення (ДБЖ або UPS) на двох акумуляторних батареях (АКБ) Li-Ion 3,7 В для різних електронних пристроїв, які живляться напругою 5 В і струмом до 1,2 А, наприклад: роутер, модем, камери спостереження та інших.

Підключення модуля до джерела живлення напругою 5 В здійснюється двома методами: через роз''єм USB type-C або шляхом паяння проводів до контактних майданчиків на платі, що робить вхідний інтерфейс живлення більш універсальним.

При підключенні модуля з розрядженими АКБ та навантаженням до блока живлення (БЖ) споживання струму буде максимальним. Потужність БП повинна бути розрахована на потужність навантаження, що підключається плюс максимальної потужності розряджених АКБ. При потужності БЖ порівнянному з потужністю навантаження при підключенні навантаження з розрядженими акумуляторами, то для живлення навантаження може не вистачити потужності блоку живлення, навантаження може мимоволі перепідключатися. Щоб цього не відбувалося, вибирайте потужніше джерело живлення модуля.

АКБ модуля LX-2BUPS 5V/1.2A плавно заряджаються від напруги джерела живлення в процесі роботи до напруги 4,2 В, паралельно з цим йде живлення навантаження від цього блоку живлення. У разі відключення блоку живлення або відсутності електрики у мережі 220 В навантаження плавно перейде на живлення від АКБ, встановлених у модуль. При тривалій відсутності напруги 220 і розряджених акумуляторах модуль можна підключити до повербанку.

Час роботи навантаження від акумуляторів безпосередньо залежить від ємності самих АКБ і потужності навантаження, що споживається.

Модуль має кілька функцій захисту від перевантаження, перегріву та короткого замикання. Після спрацювання захисту необхідно перепідключити модуль UPS до джерела живлення та навантаження.

Характеристики LX-2BUPS 5V/1.2A:

Маркування: LX-2BUPS
Вхідна напруга: 5 В
Вихідна напруга: 5 В
Вихідний струм: ?1.2 А
Вихідна потужність: ?14,4 Вт
Число осередків для АКБ: 2
Тип елементів АКБ: Li-ion 3,7 В (без вбудованого захисту)
Напруга заряду АКБ: 4,2 В
Контролер заряда: TP4056
Струм заряду АКБ: ?1 А
Вихідний підвищуючий перетворювач: XR2981
Вхідний інтерфейс живлення:
роз''єм USB type-C
контактні майданчики під пайку
Вихідний інтерфейс живлення: контактні майданчики під пайку
Мікросхема захисту АКБ: XB7608
Функції захисту:
від перегріву
від навантаження
від перезаряду АКБ
від перерозряду АКБ
від короткого замикання на виході
Власне енергоспоживання модуля: ?7 мА
Індикація LED:
червоний LED на вході процес зарядки
зелений LED на вході процес зарядки завершено
червоний LED на виході готовність до роботи
Габаритні розміри модуля (Д?Ш?В): 90?42?23 мм

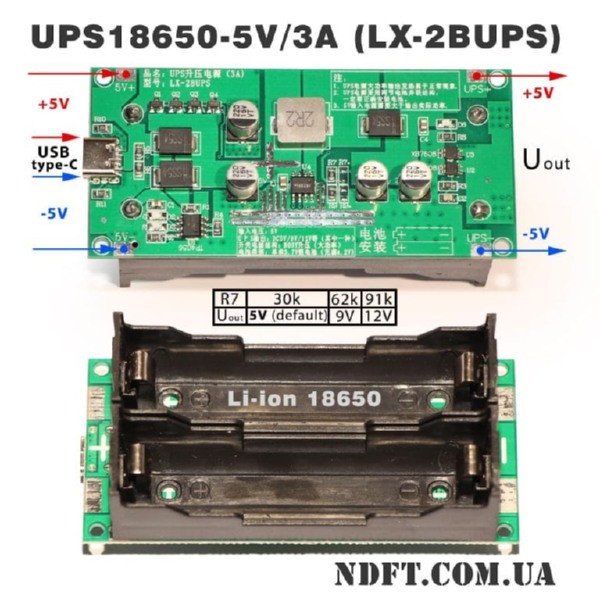

Назначение выводов на плате LX-2BUPS 5V/1.2A:

5V+: вхід для джерела живлення
5V-: вхід для джерела живлення
UPS+: вихід для живлення навантаження
UPS-: вихід для живлення навантаження
