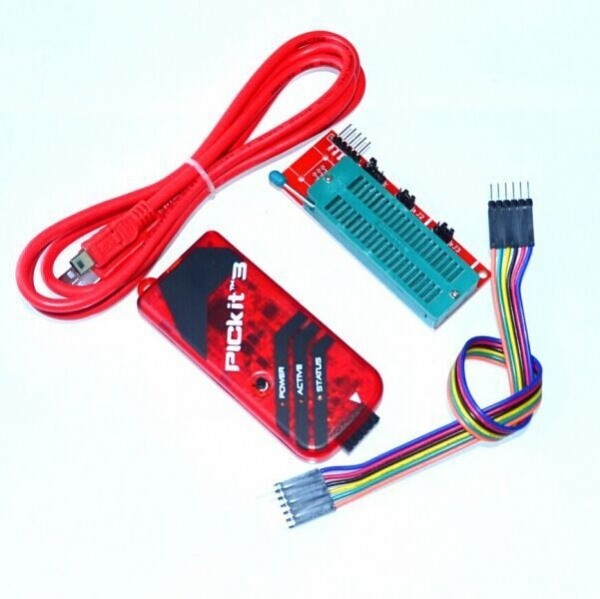

Програматор PicKit 3 набір (+ZIF-панель, шлейф, кабель USB)

Внутрішньосхемний програматор-відладник для розроблення та налагодження програм із використанням PIC мікроконтролерів із підтримкою низьковольтних сімей. Програматор PICkit3 дає змогу запрограмувати внутрішньосхемно практично всі Flash мікроконтролери Microchip. Підтримка МК: PIC10, PIC12, PIC16, PIC18, PIC24, PIC32, dsPIC30 і dsPIC33, за винятком зазначених у середовищі MPLAB. У разі появи нових мікроконтролерів можна завантажити оновлення програмного забезпечення та прошивки програматора PICkit3. Для роботи з програматором використовується програмне середовище розроблення MPLAB IDE.

Програматор Pickit3 під керуванням середовища розробки MPLAB IDE може виконувати функції внутрішньосхемного зневоднювача, тобто дає змогу виконувати запуск програми, покрокове виконання команд, встановлювати точки зупинки мікроконтролера, а також переглядати і змінювати стан реєстрів спеціального призначення й ОЗП відлагоджуваного мікроконтролера PIC.

Характеристики PicKit 3 програматори:
Інтерфейс HID.
Підтримка Windows 7 системи.
Повна швидкість 12 Мбіт/с через USB
Виконання налагодження в режимі реального часу
MPLAB IDE сумісний (безплатний екземпляр у комплекті)
Вбудований over-voltage/short монітор замикання
Можливість оновлення прошивки з PC завантаження з інтернету
Підтримує діапазон напруги (2-6v)
режим — Programmer-to-Go — автономне програмування контролерів PIC програмами розміром до 512K байт;
Діагностичні світлодіоди (живлення, зайнятий, помилка)

Характеристики ZIF-board для PICkit 2 (PICkit 3):
Тип з'єднання Прямий (без дроту),
Тип адаптера DIP універсальний
Сумісна з мікросхемами в корпусах: DIP6, DIP8, DIP14, DIP16, DIP20, DIP20, DIP24, DIP28, DIP32, DIP40.
Крок виводів: 2,54мм.
Відстань між рядами виведення: від 5 мм до 17,5 мм.

ОСНОВНІ ХАРАКТЕРИСТИКИ:



Тип програматора:



внутрішньосхемний, SPI

Максимальна програмована пам'ять:



512 кБ

Діапазон напруги програмування:



1.8...14 В

Напруга живлення:

5 В
Комплектація

програматор, USB-кабель, адаптер для мікросхем, кабель для з'єднання адаптера та програматора
